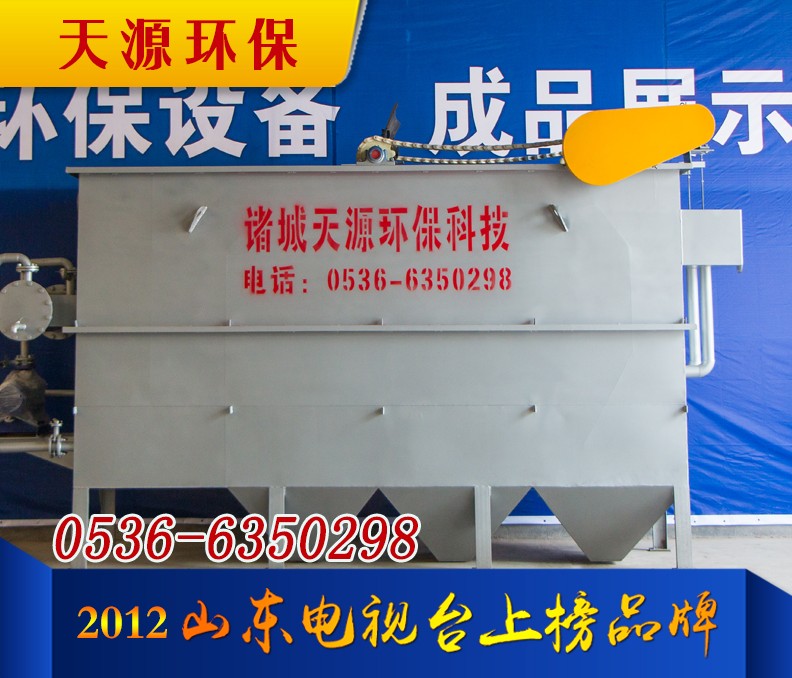

一、設備簡介：
         斜管沉淀器，是在泥渣懸浮層上當安裝傾角60度的斜管組建，便原水中的懸浮物，固體物或經投加混凝劑后形成的絮體礬花，在斜管底側表面積積聚成薄泥層，依靠重力作用滑會泥渣懸浮層，繼而沉入集泥斗，由排泥管排入污泥池另行處理或綜合利用，上清液逐漸上升至集水管逐漸排出、可直接排放或會用。
       斜管沉淀器，是根據平流式沉淀池去除分數性顆粒的沉淀原理制作而成，通過在池內增加斜管，減少水力半徑的同時。加大水池過水斷面的濕周，因此水流在相同水平流速V時，可以極大的降低雷諾數Re，從而減少蓄流，促進沉淀，另外，加設斜管還可以使顆粒沉淀距離縮短。減少沉淀時間，提高沉淀效率。

二、設備特點：
1、結構簡單無易損件，經久耐用減少維修。
2、運行穩定，容易操作。
3、動力少，節約能源。
4、占地少，投資省，上馬快。
5、填料是六角蜂窩狀斜管填料材質有聚丙烯，玻璃鋼等。
6、斜管傾角一般60°，根據需要可制成50°，55°等。
7、當斜管長度為一米時，有效負荷按2~8m3/m2設計。
8、適應性強，抗沖擊負荷大能適應不同水質的處理工藝。
三、安裝使用：
1.斜管安裝時應用膠液或電粘接等方法粘接固定。平行板斜板則用支持架固定，波形斜板用穿心螺桿固定。
2.安裝時傾斜方向不應使水流直沖斜管（板）。
3.定期沖洗，合理管理，降低因生物膜瘋長引起堵塞現象。
4.斜管（板）平面不得承受集中負荷。
5.不得在安裝有斜管（板）區域內使用明火。
四、設備材質：
       為鋼結構樹脂防腐設備，采用玻璃鋼或PP蜂窩斜管填料，傾角為60度，斜長1米，內切圓直徑25毫米~80毫米，以達到沉淀效果。斜管沉淀器共有4種規格可供用戶選擇，也可根據原廢水試驗數據來設計不同流量的斜管沉淀器，使用時一般都要投加凝聚劑。
五、設備用途：
斜管沉淀凈水器可以作為氣浮法，生化法等凈水工藝的配套設備，也可以單級處理多種污水。例如：
1、電鍍廢水中含多種金屬離子的混合水，鉻、銅、鐵、等去除率到達90%以上一般電鍍廢水經處理后都要以到達排放標準。
2、煤礦造礦廢水可使濁度500~1500毫克/升降至5毫克/升。
3、印染、漂染等廢水色度去除率70~90%，CODcr去除率50~70%。
4、皮革、食品等行業廢水大量有機質的去除CODcr去除率50~80%。
5、化工廢水的CODcr去除率60~70%，色度去除率60~90%，懸浮物達到排放標準。

六、設備參數

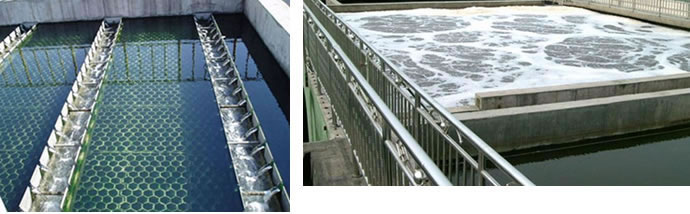

七、現場運行圖：
